¶ 什么是MaskCircle蒙板？
- 在视觉通道的编辑中，MaskCircle是常用的一种图像处理手段。
- 用户可以通过MaskCircle通道的数值设定(正数值)，自定义出一个大小可调的圆形区域。
- 圆形区域内部的图像是可见的，区域以外的图像都将被舍弃(处理为黑色)，通过这种方式，可以屏蔽掉视觉识别过程中的一些干扰元素。
- 基准视觉FiducialVision和底部视觉BottomVision，均可以使用MaskCircle蒙板。
- 基准视觉 FiducialVision，用于识别Mark点或虚拟Mark点。添加MaskCircle蒙板，可以屏蔽补光灯光斑或者Mark点周围有可能存在的钻孔的干扰。
- 底部视觉 BottomVision，用于元件的底部纠偏。正常情况下，底部视觉中是包含MaskCircle蒙板的，只有在需要特殊使用时，需要人为设置MaskCircle项。

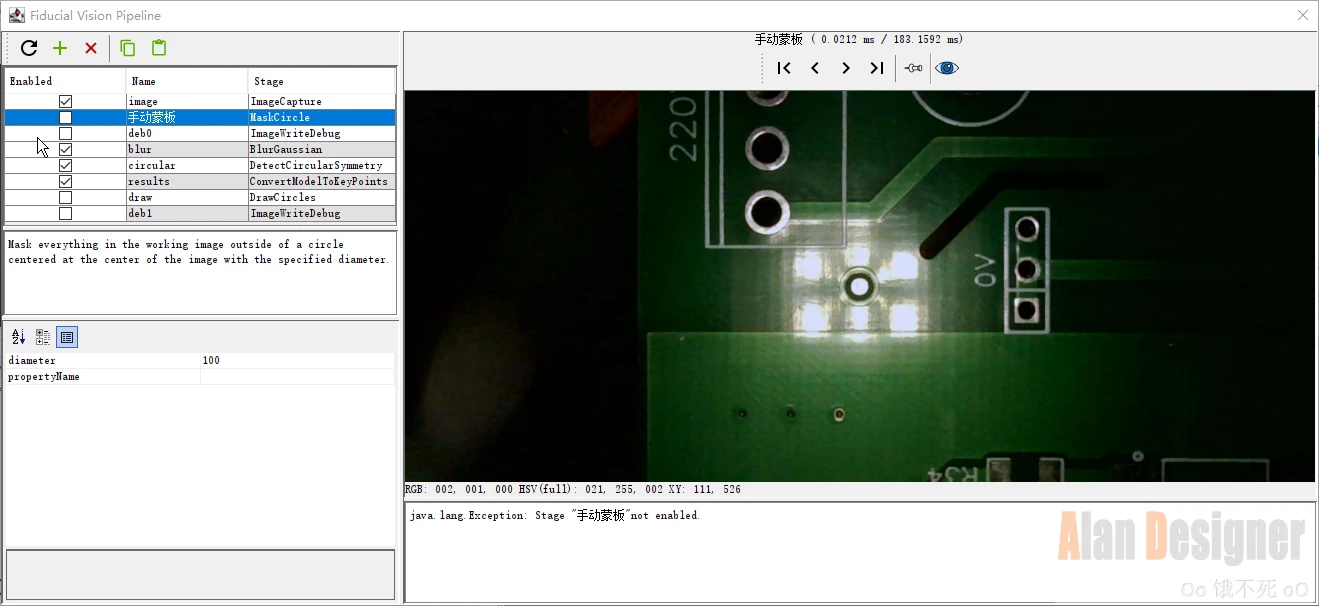

- 演示：基准视觉FiducialVision，添加Maskcircle蒙板的前后对比效果。
¶ 为基准视觉FiducialVision添加MaskCircle
- TORNADOSMT_V2最新的配置文件中，我们已经为大家向默认的基准视觉通道中，注入了【手动蒙板】的这一项。
- 如果您没有这一项，也不要紧，按照下述步骤，手动自行添加即可。
- 更多信息，还可以参考贴片教程-08-Mark点自动巡检章节。
¶ 1、添加MaskCircle蒙板项的演示
演示如下：
需要注意的细节和步骤是：
①首先需要找到并修改，基准视觉方案中的- Default Machine Fiducial Locator -项，以备后续继承。
②视觉通道中的各个项是按照从上到下，依次顺序进行的。
鼠标左键按住 MaskCircle通道项，可以调整其位置和顺序，一般放置于紧接 ImageCapture项的后面，即：ImageCapture拍照后，立即进行Maskcircle蒙板处理。

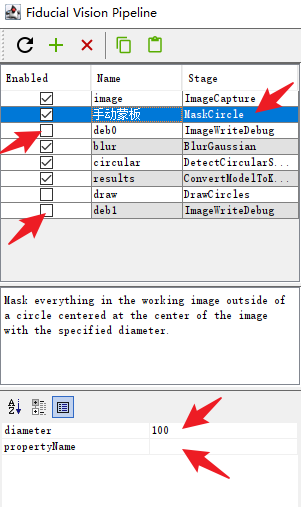

③MaskCircle通道项中的两个参数：（下图所示）
diameter数值(正数值)，控制着蒙板圆形区域的大小，请根据您的实际情况，灵活把控。
propertyName中的MaskCircle文本，删除掉即可。
④此外，通道中的deb0和deb1，这两项Enabled的√，请去除掉，上图所示。这两项在某些情况下，会向.openpnp2文件夹中注入大量的.png图像文件，我们不需要使用。
⑤修改circular通道项参数，可以改善对Mark点的识别准确度。（20240629补充，这个在上方动态图中没有展示）

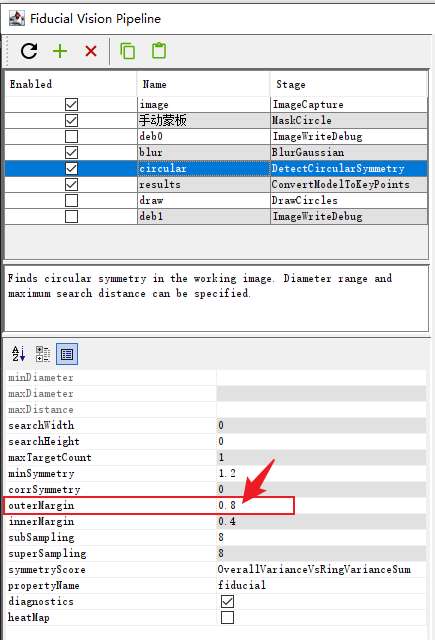

请将基准视觉通道中Name为circular项中的outerMargin数值，由原来的0.2改为0.6~0.8之间的数值。如下图所示。
可以在很大程度上提高对Mark点的识别精度。
⑤OpenPnP中的视觉通道都是被动保存的，只有在关掉通道编辑界面时，才会有保存提示，选【是】即可保存。
⑥完成 - Default Machine Fiducial Locator - 的修改后，找到您所使用的Mark点，进行专用方案的继承和专门指定。这个在下面会阐述和讲解。
例如我的 Mark-1mm元件，需要点击【专用于 Mark-1mm】按钮，将其使用的方案从默认的方案，指定和专用为Mark-1mm独有的顶部视觉方案。
⑦最后，重复点击几次【测试 基准点识别和定位】按钮，检验蒙板大小是否合适以及识别Mark点的情况是否稳定，根据情况，继续编辑或重新调整蒙板的大小。
该按钮上方的4个参数，在贴片教程-08-Mark点自动巡检章节中有描述，一般使用默认的设定即可。
¶ 2、为Mark点指定专用的基准方案
- OpenPnP中优先继承和默认使用的基准视觉方案名称为：- Default Machine Fiducial Locator -
- 优先继承的意思是，可以通过点击【专用于……】按钮，将默认的 - Default Machine Fiducial Locator -方案，继承并专用给用户新增的Mark点。
- 其实就是，从默认方案中，将其内容誊抄了一份，赋给了目标元件，原理等同于【另存为……】。
- 由于您不同的电路板上，所使用Mark点的尺寸大小或类型，有可能会不尽相同，我还是强烈建议大家，尽量还是在元件库里或者封装库里为Mark点指定其专用的基准视觉方案。
- 专门指定的好处是，您对当前Mark-A点的修改，不会影响其他的Mark-B/C/D的设定。【专门指定，同样也适用于底部视觉】
- 如果不专门指定，那Mark-A/B/C/D所使用的都是默认的方案，对其中任一Mark点视觉通道的修改，其实修改的是 - Default Machine Fiducial Locator -的配置内容。例如修改了Mark-A，那Mark-B/C/D也同样也会相应发生变动。

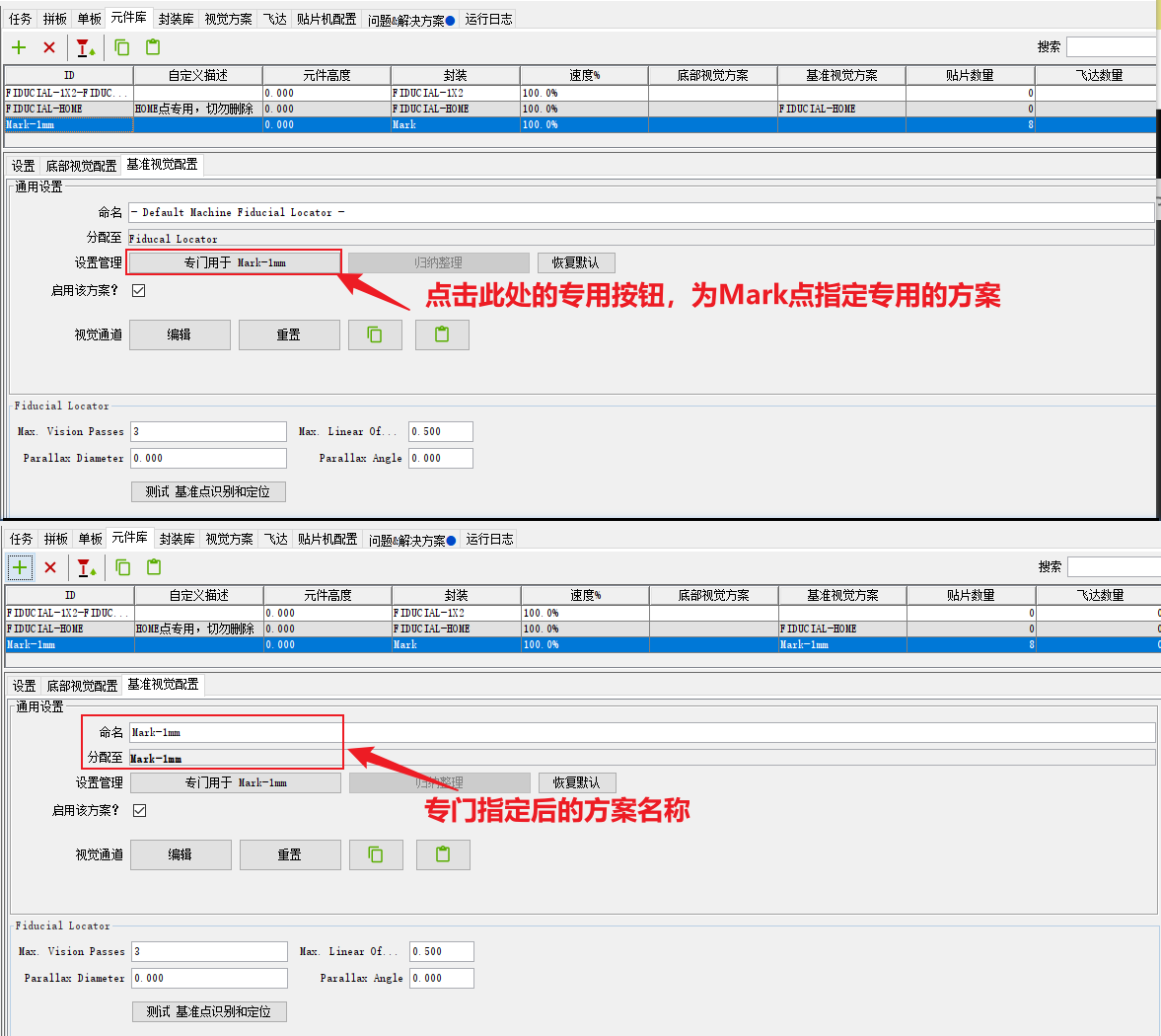

- 例如下图，我会为我所使用的Mark-1mm的Mark点，指定其独有的视觉方案。
¶ 为底部视觉BottomVision添加MaskCircle
- 正常情况下，底部视觉中是包含MaskCircle蒙板的，其大小由取用该元件所用吸嘴参数的 Max. Part Diameter 最大元件直径值，所决定。
- 一般可以通过调整 Max. Part Diameter 最大元件直径值，来全局修改底部视觉中MaskCircle蒙板的大小。
- 可以参考 吸嘴 -04- 配置吸嘴 章节中关于Max. Part Diameter 最大元件直径的描述。
- 由于并不会像基准视觉那样，很直观的看到蒙板的存在，所以在需要特殊使用时，还是可以人为设置或添加MaskCircle项。
- 特殊使用的情况可能为：元件尺寸较大或极小、吸嘴参数设置的不合理、底部图像中包含了某些反光干扰等等。
请按下面步骤进行操作：
①需要用吸嘴正常吸取一枚想要设定底部视觉方案的元件，以便在底部图像中能有尺寸参考。
而且，该元件拥有其专用的底部视觉方案。参考 贴片教程-10-元件的底部视觉识别 章节的内容。
②执行一次该元件的底部纠偏(居中对齐)操作，将元件置于底部相机的上方。不建议您修改默认的底部视觉方案，因为每个元件的尺寸都是不同的，所需的手动蒙板大小也不尽相同。

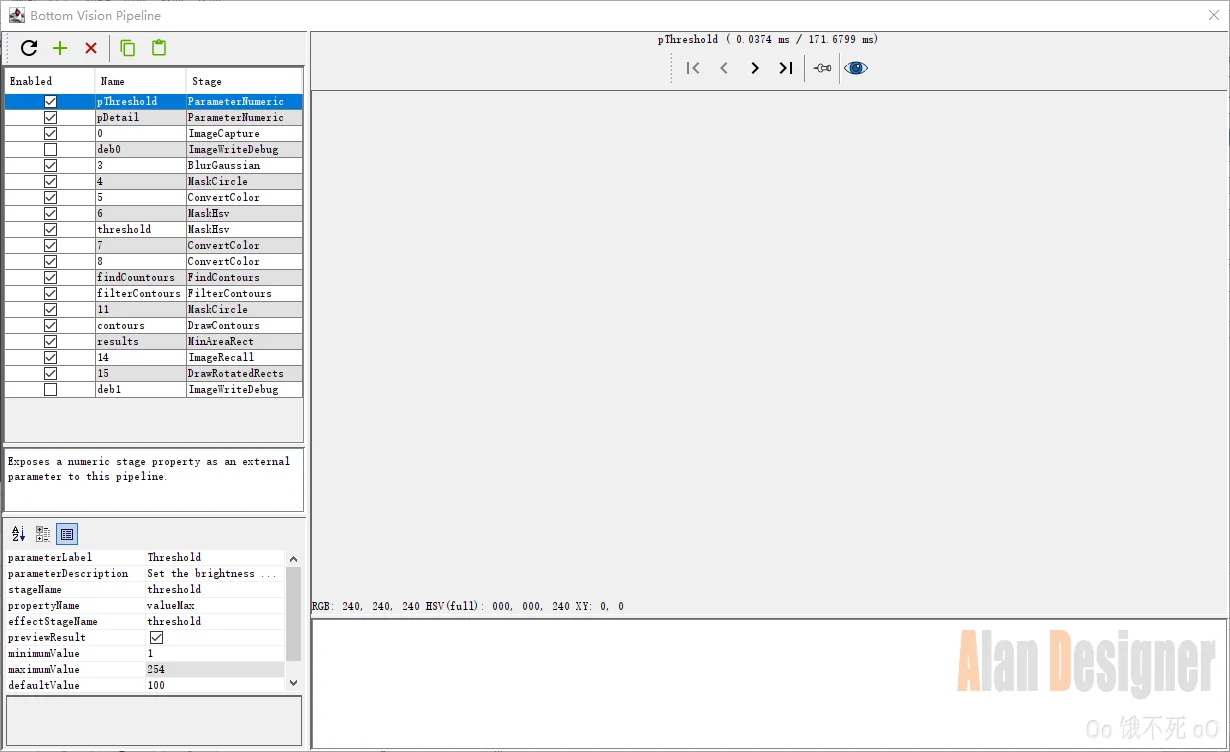

③进入通道编辑，找到Name为4的MaskCircle项（下面动态图所示）。
当 propertyName中的文本仅为 MaskCircle 时，diameter数值受控于吸嘴参数的 Max. Part Diameter 最大元件直径值。
当 propertyName中的文本不是 MaskCircle 时，例如修改为 MaskCircle++ 等，diameter数值将变成可编辑的状态。可以由用户任意更改其大小。
④注意：如果当前修改的是底部视觉默认的 - Default Machine Bottom Vision -方案 ，通道中的deb0和deb1，这两项Enabled的√，请去除掉，这两项在某些情况下，会向.openpnp2文件夹中注入大量的.png图像文件，我们也不需要使用。
